Questo è il numero di modello del tavolo rotante Hollow GSB60-05K-SV con rapporto di ingranaggio del tavolo 60 mm 1: 5 per servomotore. Il tavolo rotante HIG GIGAGER è anche denominato Hollow Rotary Stage, progettato appositamente per il riduttore servo del motore per applicazioni di controllo del movimento. Sfrutta appieno la flessibilità del servomotore, offrendo ai progettisti una maggiore libertà di progettazione dei meccanismi.
1. Specifiche del modello GSB60-05K-SV
Parametro | ||
Tipo di motore | Marca 50-100W SV Motor | |
Cuscinetto a piattaforma rotante | Cuscinetti a rulli conici | |
Coppia ammissibile | nm | 5.3 |
Velocità ammissibile | rpm | 350 (superficie del tavolo) |
Rapporto di cambio | 1: 5 | |
Momento d'inerzia | kg.m2 | 2330 × 10-7 |
Carico assiale ammesso | N | 100 |
Momento ammissibile di carico inerziale | nm | 5 |
Precisione di posizionamento | min | ≦ 1 |
ripetibilità | secondo | ± 5 (0,001 °) |
Planarità della piattaforma | mm | ± 0,005 |
Concentricità della piattaforma | mm | ± 0,01 |
Protezione dall'ingresso | IP | 40 |
Precision Lifespan | H | 20000 |
Peso | kg | 1 |
Parametro del motore | ||
Marca | Codice | Modello |
Fuji | F | GYS 500/101 |
Mitsubishi | M | HF-KFS-13 |
Panasonic | P | MSMD-5AZ / 01G |
SANYO | S | Q1AA04010D |
Yaskawa | Y | SGMAH-01 |
orientale | O | DX010 |
Delta | T | ECMA-C30401 |
* Il servomotore è configurato dal cliente. Il modello di cui sopra è solo per riferimento
2. Che cos'è il tavolo rotante vuoto?
3. Quali sono le caratteristiche del prodotto del tavolo rotante cavo di tipo SV?
4. Configurazione del sistema del tavolo rotante cavo tipo SV
5. Quanti modelli SV sono disponibili?
6. Come raggiungere l'uscita del rapporto di trasmissione più grande?
Combinazione di tavola rotante vuota con riduttore planetario
Combinazione di tavola rotante vuota con riduttore ad angolo retto

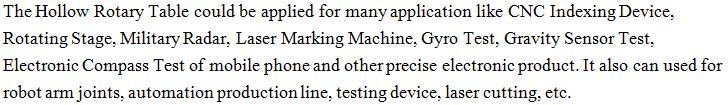

7. Quale tipo di dispositivo potrebbe utilizzare l'attuatore rotante cavo?
Demo Link video:
un. Demo per Gyro Test https://youtu.be/PwKiObIMXRM
b. Demo per il 4o asse o il 5o asse https://youtu.be/L9gheXQ6zLc
Per altri video, fai clic su Canale YouTube GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Come selezionare il modello giusto per il mio dispositivo?
Per maggiori informazioni sulla selezione del modello di attuatore rotante cavo, fare riferimento alle pagine di selezione del modello nel catalogo.
9. Come installare il servomotore sul tavolino rotante vuoto?
Si prega di fare riferimento al catalogo o contattare le nostre vendite tecniche.
10. Perché scegliere GIGAGER?
11. FAQ
12. Conoscenza correlata
Con un funzionamento di precisione a un prezzo economico, gli attuatori rotativi a nucleo cavo di GIGAGER sono disponibili in cinque dimensioni di tavolo: 60, 85, 100, 130, 200 mm. Sono disponibili un kit sensore opzionale e moduli di controllo. Ciascuno degli attuatori rotativi a nucleo cavo è disponibile con il motore passo-passo integrato o con un servomotore integrato. Il nucleo cavo del GSN200 raggiunge 100 mm. Montati in qualsiasi posizione, questi attuatori rotanti sono adatti per l'uso in applicazioni di produzione, ispezione, posizionamento, ricerca, tracciamento e applicazioni mediche.
Cos'è Zero Backlash?
Zero backlash è un termine importante nel settore della trasmissione di precisione. Quando l'accoppiamento ruota nella direzione in avanti, se la direzione di rotazione viene improvvisamente cambiata, se vi è uno spazio tra il corpo elastico intermedio del giunto, ci sarà un fenomeno istantaneo a vuoto, che causerà la perdita di coppia di trasmissione e controllo di precisione. Molti effetti negativi, come la trasmissione di precisione, dovrebbero essere evitati.
Per ottenere un effetto di trasmissione estremamente preciso, la testa di indexaggio che viene spesso utilizzata dai lavoratori del tornio non è precisa se la trasmissione gearless non viene utilizzata. Il suo principio di precisione è la lavorazione ad alta precisione e il montaggio di alta precisione, assicurando che il contatto della superficie del dente dell'ingranaggio sia progettato in uno stato di scorrimento, in cui la distanza del centro di ingranaggi è la base del posizionamento più preciso.
Palco rotante vuoto
Il tavolo rotante cavo è azionato da un motore per automatizzare la regolazione dell'angolo. Trasmissione a ingranaggi finita senza limiti di regolazione dell'angolo. Il design della trasmissione di precisione garantisce un'elevata precisione e una grande capacità portante; le parti del motore passo-passo e della trasmissione sono collegate da un giunto elastico di alta qualità importato per eliminare lo spazio e l'errore di forma della lavorazione. La scala dell'anello esterno del tavolo rotante è intuitiva; l'interfaccia standard è conveniente per la trasmissione del segnale; la configurazione manuale del volantino può essere controllata manualmente. Servomotore o motore passo-passo opzionali.
La piattaforma rotante ad albero cavo può sostituire il motore DD e lo splitter, l'equilibrio tra i due, ridurre notevolmente il costo, il nuovo prodotto rivoluzionario, ripetere la precisione di posizionamento ≦ 5 secondi, il motore è facile da preparare, il carico è stabile, può essere abbinato con servomotore AC o Il motore passo-passo può essere diviso in qualsiasi angolazione per soddisfare il controllo digitale che lo splitter non può raggiungere e la precisione di posizionamento è paragonabile al motore DD.
Può essere utilizzato nella tavola rotante della trasformazione automatica della linea di produzione, il mandrino rotante nella macchina di marcatura o incisione laser, l'albero rotante nel meccanismo di allineamento di precisione e il giunto manipolatore di luce.
