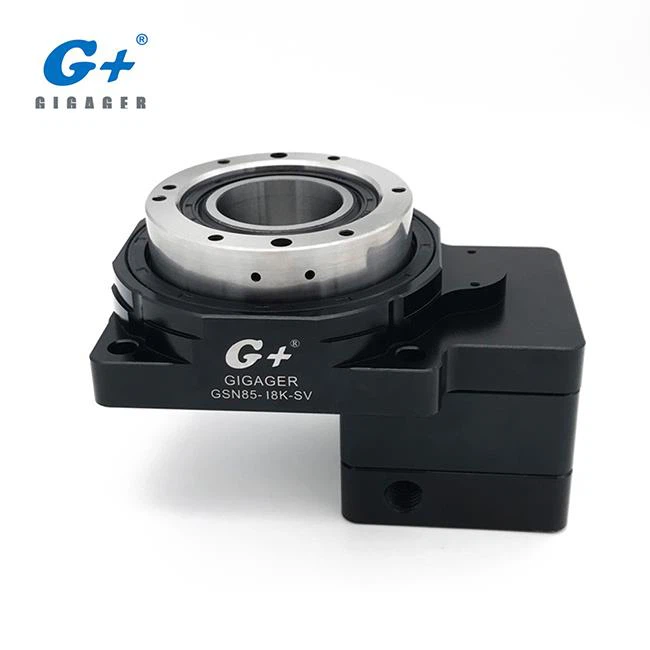

Tavola rotante cava tipo SV per servomotore

Il tipo SV di GIGAGER Hollow Rotary Table è anche denominato Hollow Rotary Stage, progettato appositamente per il riduttore servo motore per applicazioni di controllo del movimento. Sfrutta appieno la flessibilità del servomotore, offrendo ai progettisti una maggiore libertà di progettazione dei meccanismi.

• La tabella separata rende il design più liberamente

• Tavolo vuoto di grande diametro

• Precisione di posizionamento elevata ≦ 1

• Elevata coppia di uscita

• Elevata flessibilità nella scelta del servomotore

• Prestazioni elevate

1. Che cos'è il tavolo rotante vuoto?

Il Rotary Table Hollow è un nuovo tipo di dispositivo di carico rotante. Incorporando elevata efficienza di trasmissione, alta precisione, elevata rigidità e prestazioni di costo elevato, combina i vantaggi del servomotore, dell'indicatore di camme e del motore DD, ottenendo un equilibrio tra questi tre prodotti.

L'adozione dell'ingranaggio conico a spirale superiore e il design ottimizzato della superficie del dente di contatto rendono il carico uniforme e consentono un'elevata potenza di coppia. Quando combinato con riduttore planetario o riduttore ad angolo retto, il rapporto di trasmissione diventa più grande fino a 1: 180.

Gli ingranaggi sono realizzati in acciaio legato per carburazione ad alta resistenza e la durezza della superficie del dente dopo la cementazione può raggiungere HRC60 ± 2 °.

Equipaggiato con il servomotore, l'attuatore rotante cavo può realizzare segmenti con qualsiasi angolazione, in grado di soddisfare il controllo numerico che l'indicizzatore a camme non è in grado di raggiungere. La precisione di posizionamento è paragonabile al motore di azionamento diretto che può realizzare il posizionamento del carico di inerzia in breve tempo.


Demo per Gyro Test	Asse rotante Mini AB (4 ° asse CNC e 5 ° asse)

2. Quali sono le caratteristiche del prodotto del tavolo rotante cavo di tipo SV?

• Migliorare l'affidabilità e ridurre i costi tramite connessioni dirette

Il tavolo dell'attrezzatura e il braccio del robot possono essere montati direttamente sulla tavola di uscita del tavolo rotante cavo. Può far risparmiare tempo e costi per la progettazione meccanica, l'allocazione dei pezzi, il debug delle cinture, ecc., Rispetto all'utilizzo di parti meccaniche come pulegge e cinghie.

• Rapporto di trasmissione grande fino a 1: 180 rende possibili

Con la combinazione di riduttore planetario o riduttore ad angolo retto, il rapporto di trasmissione diventa più grande fino a 1: 180.

• Alternativa ideale a DD Motor and Cam Indexer

La tavola rotante cava GIGAGER sfrutta i vantaggi del servomotore, dell'indicatore della camma e del motore DD, rendendo l'indicizzazione con qualsiasi angolazione e alte prestazioni.

• Posizionamento ad alta precisione senza gioco

Precisione di posizionamento non arretrata, ripetitiva fino a ± 5 secondi d'arco, precisione di posizionamento ≦ 1 arco min.

Nota: la precisione di posizionamento ripetitiva viene misurata a una temperatura costante (temperatura normale) sotto un carico costante.

• La struttura cava di grande diametro rende possibili cablaggi e connessioni

Il cablaggio e le tubazioni sono più convenienti e semplici, ei vantaggi di questa funzione sono particolarmente importanti in ambienti complessi di cablaggio e condutture.

3. Configurazione del sistema del tavolo rotante cavo tipo SV

Configurazione del tavolo rotante vuoto tipo SV
Configurazione standard		accessori opzionali
1	Tavola rotante vuota × 1 set	1	Piastra sensore × 1 set
		2	Sensore fotoelettrico × 1 set
		3	Set supporto sensore × 1

4. Quanti modelli sono disponibili?

Modello	Tipo di cuscinetto	Dimensione della cornice	Rapporto di cambio	Coppia ammissibile	Velocità ammissibile	Momento ammissibile di carico inerziale
GSN60-05K-SV	Cuscinetto a rulli incrociati	60 mm (2,36 pollici)	1: 5	5.2 Nm	300 rpm (tabella)	5 Nm
GSN85-05K-SV	Cuscinetto a rulli incrociati	85 mm (3,35 pollici)	1: 5	8 Nm	300 rpm (tabella)	10 Nm
GSN85-18K-SV	Cuscinetto a rulli incrociati	85 mm (3,35 pollici)	01:18	3,2 Nm	150 giri al minuto (tabella)	10 Nm
GSN130-10K-SV	Cuscinetto a rulli incrociati	130 mm (5,12 pollici)	01:10	32 Nm	250 giri al minuto (tabella)	50 Nm
GSN130-18K-SV	Cuscinetto a rulli incrociati	130 mm (5,12 pollici)	01:18	20 Nm	150 giri al minuto (tabella)	50 Nm
GSN200-10K-SV	Cuscinetto a rulli incrociati	200 mm (7,87 pollici)	01:10	65 Nm	250 giri al minuto (tabella)	100 Nm
GSN200-18K-SV	Cuscinetto a rulli incrociati	200 mm (7,87 pollici)	01:18	50 Nm	150 giri al minuto (tabella)	100 Nm
GSB60-05K-SV	Cuscinetto a rulli conici	60 mm (2,36 pollici)	1: 5	5.3 Nm	350 rpm (tabella)	5 Nm
GSB100-08K-SV	Cuscinetto a rulli conici	100 mm (3,94 pollici)	1: 8	26 Nm	250 giri al minuto (tabella)	30 Nm
GSB130-10K-SV	Cuscinetto a rulli conici	130 mm (5,12 pollici)	01:10	48 Nm	200 giri al minuto (tabella)	35 Nm
GSB200-10K-SV	Cuscinetto a rulli conici	200 mm (7,87 pollici)	01:10	65 Nm	200 giri al minuto (tabella)	45 Nm

Per maggiori dettagli, fare riferimento al catalogo allegato. (scarica il PDF in questa pagina)

5. Come ottenere l'uscita del rapporto di trasmissione più grande?

Per alcune applicazioni, è necessario il rapporto di trasmissione più grande, che può essere ottenuto mediante la combinazione di tavola rotante vuota con riduttore epicicloidale o riduttore ad angolo retto. Di seguito è riportato un elenco di combinazioni per diversi rapporti di trasmissione.

Serie	Modello	Tipo di riduttore combinato	Rapporto di cambio	Tipo di motore equipaggiato
GSN	60	Riduttore ad angolo retto serie GSZ	15	Servomotore
	60	Riduttore planetario	15/20/25/35/50
	85	Riduttore ad angolo retto serie GSZ	10/15/54
	85	Riduttore planetario	15/20/25/35/50/54/72/90/180
	130	Riduttore ad angolo retto serie GSZ	20/30/36/54
	130	Riduttore planetario	30/40/50/54/70/72/90/100/126/180
	200	Riduttore ad angolo retto serie GSZ	20/30/36/54
	200	Riduttore planetario	30/50/54/72/90/126/180
GSB	60	Riduttore ad angolo retto serie GSZ	15	Servomotore
	60	Riduttore planetario	15/20/25/35/50
	85	Riduttore ad angolo retto serie GSZ	16/24
	85	Riduttore planetario	24/32/40/56/80
	130	Riduttore ad angolo retto serie GSZ	20/30
	130	Riduttore planetario	30/40/50/70/100
	200	Riduttore ad angolo retto serie GSZ	20/30
	200	Riduttore planetario	30/40/50/70/100

Combinazione di tavola rotante vuota con riduttore planetario

Combinazione di tavola rotante vuota con riduttore ad angolo retto

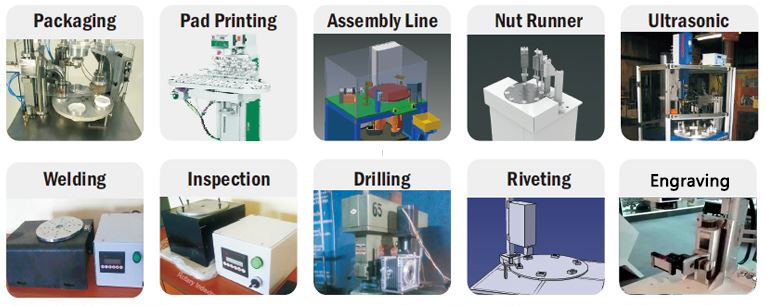

6. Quale tipo di dispositivo potrebbe utilizzare l'attuatore rotante cavo?

Il tavolo rotante cavo può essere applicato per molte applicazioni come il dispositivo di indexaggio CNC, il tavolino rotante, il radar militare, la macchina per marcatura laser, il test del giroscopio, il test del sensore di gravità, il test della bussola elettronica del telefono cellulare e altri prodotti elettronici precisi. Può anche essere utilizzato per articolazioni di bracci robotici, linee di automazione, dispositivi di prova, taglio laser, ecc.
