Cam Indexing Drive

Indicatore Cam

Essendo uno dei primi produttori professionali di Cam Indexer in Cina continentale, GIGAGER è stato il marchio leader di Cam Indexing Drive in Cina da oltre dieci anni. Gli indexer a camme GIGAGER sono prodotti e assemblati nella fabbrica GIGAGER di Shenzhen, utilizzando le tecnologie più precise e all'avanguardia. Ogni indexer a camme globoide GIGAGER promette qualità, ripetibilità e precisione. Gli indexatori a camme sono adatti per una vasta gamma di applicazioni, tra cui macchine per assemblaggio di componenti elettronici, macchine per l'imballaggio alimentare e macchine per l'ispezione di qualità. La gamma GIGAGER di indicizzatori a camme è affidata a noti integratori di sistemi e fabbriche affidabili di Huawei, Foxconn, Han's Laser, Johnson Electric e così via in Cina.

1. Che cos'è Cam Indexer?

Cam Indexer, noto anche come cam splitter, cam drive indexing, posizionatore dell'indicatore di camme o indexer a camme globoidale, è un meccanismo per il movimento intermittente, caratterizzato da una grande coppia di trasmissione, elevata precisione di indexaggio, funzionamento stabile, struttura compatta, autobloccante durante il posizionamento, dimensioni ridotte, basso rumore, prestazioni ad alta velocità e lunga durata.

2. Quali sono le caratteristiche del prodotto di GIGAGER Cam Indexing Drive?

I posizionatori a camme GIGAGER utilizzano un contatto volvente per un'indicizzazione regolare e una maggiore durata. È un prodotto ideale per sostituire i meccanismi tradizionali come il meccanismo a gola, il meccanismo a cricchetto, il meccanismo a ingranaggi incompleto e il meccanismo di controllo pneumatico.

Il precarico GIGAGER fornisce rigidità e consente il gioco zero, offrendo un'elevata precisione e un tempo di assestamento estremamente rapido. Il design robusto della torretta e della torretta, con i seguaci della camma a rullini con diametro più grande del settore, consente una maggiore capacità di carico. Queste caratteristiche rendono GIGAGER cam posizionatori indexer la scelta degli ingegneri su scala nazionale.

• Meccanismo di guida di precisione

Al momento dell'indicizzazione o dell'arresto, il seguace viene fissato in posizione entro la posizione prescritta, eliminando così la necessità di eventuali elementi di bloccaggio.

• Prestazioni ad alta velocità

Il gioco è completamente eliminato applicando un precarico alla nervatura conica della precisione

camma lavorata e seguicamma della camma, con conseguente funzionamento ad alta velocità affidabile. Completamente

l'accelerazione controllata riduce al minimo gli urti dovuti a carico o vibrazioni.

• Trasmissione fluida

Poiché la torretta è progettata per ruotare continuamente in qualsiasi posizione (indipendentemente dall'angolo, velocità

e / o accelerazione) la trasmissione di guida è regolare e priva di vibrazioni e rumore.

• Meccanismo semplice

Composto solo da una camma e una torretta; nessuna parte non necessaria, pur fornendo ogni movimento intermittente necessario.

• Elevata precisione di indicizzazione

Il seguicamma di camma appositamente progettato da GIGAGER all'interno della trasmissione index assicura carichi pesanti

capacità mantenendo un'elevata precisione di indicizzazione e una coppia elevata. La precisione dell'indicizzazione

dei modelli standard è ± 30 secondi. Tuttavia, i modelli offrono una maggiore precisione di indicizzazione

sono disponibili su richiesta.

• Curve di movimento

Curva trapezoidale modificata (per alta velocità e basso carico), curva sinusoidale modificata (per

medio / alta velocità e carico medio), curva di velocità costante modificata (per bassa velocità e

carico pesante) sono disponibili corrispondenti alle applicazioni richieste.

3. Meccanismo e struttura di GIGAGER Cam Indexer

Le unità GIGAGER Cam Index sono progettate in modo che la camma globoidale installata nell'albero di ingresso si accoppia con la torretta fissata all'albero di uscita come mostrato nella figura sopra. Il seguicamma che è radialmente incorporato nella superficie circonferenziale della torretta entra in contatto lineare con la nervatura rastremata della camma alle loro rispettive superfici di parete.

Quando l'albero di ingresso ruota, il seguicamma ruota la torretta di uscita seguendo una curva di spostamento data mentre rotola simultaneamente lungo la superficie della parete della nervatura. Nell'area in cui la nervatura è parallela alla superficie di estremità della camma, cioè nel campo statico, il seguace gira sul suo asse, ma la torretta stessa non ruota.

La costola rastremata viene sempre a contatto con due o tre deviatori di camme in modo che la rotazione dell'albero di ingresso possa essere trasmessa in modo uniforme all'albero di uscita.

Se c'è un gioco tra la superficie della camma della nervatura conica e il seguicamma può danneggiare l'indicizzatore a camme.

Questo gioco può essere completamente rimosso ruotando la flangia eccentrica che supporta l'albero di ingresso e riducendo la distanza tra l'albero di ingresso e l'albero di uscita. La rigidità della guida di indexaggio può essere migliorata regolando il precarico in modo appropriato all'interno della regione elastica del seguicamma e della camma.

La sua struttura e funzione sono le caratteristiche più straordinarie di questa combinazione di camme globoidali e di seguicamma, rendendolo capace di funzionamento ad alta velocità.

4. Quanti modelli sono disponibili?

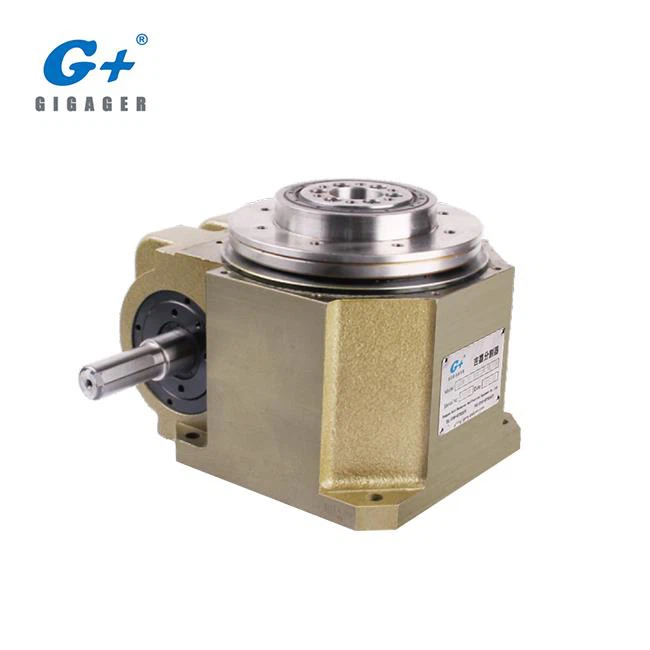

Le unità di indice Gigager Cam sono classificate nei seguenti tre tipi con le configurazioni delle porzioni di uscita: Modello albero, Modello flangia, Modello albero flangia, Modello tabella, Modello tabella ultrasottile, Modello ondulato, Modello Paradex, Modello personalizzato meccanismo di sollevamento, Analogico Cinque asse di accoppiamento asse, triplo albero camma indexer.

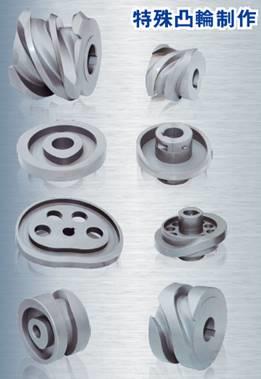

Supportiamo anche il servizio personalizzato di dimensioni speciali e la produzione di camme speciali.

Per maggiori dettagli, si prega di contattare le vendite per il catalogo prodotti.

5. Quale tipo di dispositivo potrebbe utilizzare Cam Indexer?

Il Cam Indexer può essere applicato per molte applicazioni come il dispositivo di indexaggio CNC, il tavolino rotante, le macchine per l'assemblaggio di componenti elettronici, le attrezzature per la produzione di contenitori di gesso, le macchine per il riempimento e l'avvolgimento degli alimenti, varie macchine di assemblaggio e ispezione.

Per ulteriori applicazioni, fare clic su Canale YouTube GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Come selezionare il modello giusto per il mio dispositivo?

Fondamentalmente, abbiamo bisogno delle seguenti informazioni, si prega di inviare alle nostre vendite tecniche.

a, qual è il peso del caricamento? Dimensione? Oggetto irregolare o oggetto regolare?

b, Materiale dello stage: acciaio o alluminio, o_________, diametro esterno = ______ mm, spessore = _______ mm

c, quante segmentazioni? O come è il movimento?

d, Durata di ogni tour = Tempo di rotazione + Tempo di posizionamento, _________Secondo = ________ + _________ Secondi

e, Peso del dispositivo: ____________ kg / pz

f, Foto, disegno o più informazioni sul dispositivo

Il nostro ingegnere consiglierà il modello adatto secondo le vostre esigenze.

Per ulteriori informazioni sulla selezione del modello di Cam Indexing Drive, fare riferimento alle pagine di selezione del modello nel catalogo.
