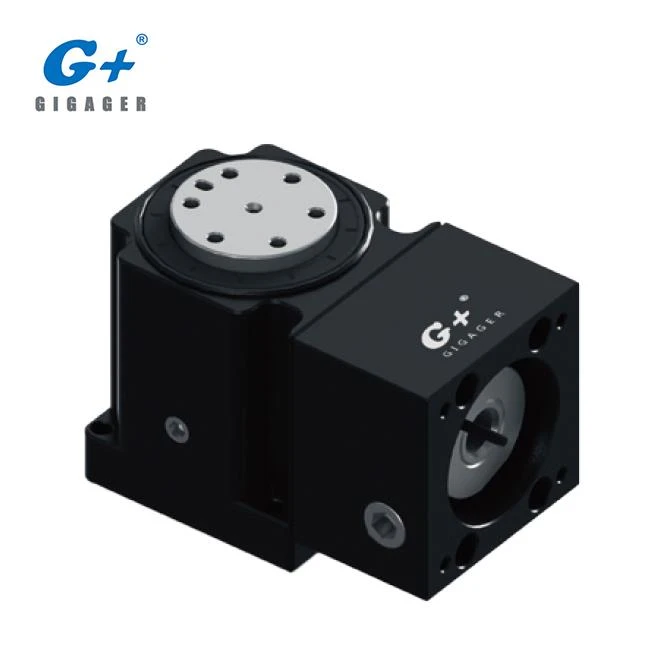

Questo è l'attuatore rotante cavo riduttore ad angolo retto modello GSA42-03K-SV con rapporto tavola 42mm rapporto 1: 3 per servomotore. Potrebbe essere equipaggiato con riduttore epicicloidale o riduttore angolare destro per aumentare il rapporto di trasmissione. GIGAGER Attuatore rotante a riduttore ad angolo retto denominato anche riduttori rotanti cavi a 90 gradi, scatole dello sterzo o riduttori a spirale conici progettati appositamente per applicazioni in cui sono necessari cambiamenti di direzione. Sono caratteristiche del corpo in acciaio inossidabile integrato per garantire la massima rigidità e resistenza alla corrosione.
1. Specifiche dell'attuatore rotante cavo riduttore ad angolo retto GSA42-03K-SV
Parametro | ||
Tipo di motore | Marca 50-100W SV Motor | |
Coppia ammissibile | nm | 12 |
Velocità di ingresso consentita | rpm | 2500 |
Carico assiale ammesso | N | 200 |
ripetibilità | secondo | ± 5 (0,001 °) |
Planarità della piattaforma | mm | ± 0,005 |
Gioco | min | ≦ 1 |
Peso | kg | 1.1 |
Parametro del motore | ||
Marca | Codice | Modello |
Fuji | F | GYS 500/101 |
Mitsubishi | M | HF-KFS-13 |
Panasonic | P | MSMD-5AZ / 01G |
SANYO | S | Q1AA04010D |
Yaskawa | Y | SGMAH-01 |
orientale | O | DX010 |
Delta | T | ECMA-C30401 |
* Il servomotore è configurato dal cliente. Il modello di cui sopra è solo per riferimento
2. Che cos'è l'attuatore rotante cavo riduttore ad angolo retto?
3. Quali sono le caratteristiche del prodotto dell'attuatore rotante cavo riduttore ad angolo retto?
4. Configurazione del sistema dell'attuatore rotante cavo riduttore ad angolo retto
5. Quanti modelli sono disponibili?
Per maggiori dettagli, fare riferimento al catalogo allegato. (scarica il PDF in questa pagina)
6. Come raggiungere l'uscita del rapporto di trasmissione più grande?
Combinazione di attuatore rotante con riduttore ad angolo retto con riduttore planetario
Combinazione di attuatore rotante con riduttore ad angolo retto con riduttore ad angolo retto
7. Quale tipo di dispositivo potrebbe utilizzare il tavolo rotante cavo ad angolo retto?
Per altri video, fai clic su Canale YouTube GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Come selezionare il modello giusto per il mio dispositivo?
Per maggiori informazioni sulla selezione del modello di attuatore rotante cavo, fare riferimento alle pagine di selezione del modello nel catalogo.
9. Come installare il servomotore nel tavolo rotante cavo ad angolo retto?
Si prega di fare riferimento al catalogo o contattare le nostre vendite tecniche.
10. Perché scegliere GIGAGER?
11. FAQ
Precauzioni per l'uso dell'attuatore rotante cavo
Assicurarsi di leggere le precauzioni descritte di seguito per evitare di danneggiare il dispositivo o causare lesioni all'utente. La mancata lettura e comprensione delle seguenti precauzioni potrebbe danneggiare il prodotto, le apparecchiature e i sistemi correlati o causare danni gravi o potenziali.
● Evitare di martellare il prodotto con un martello o di far cadere il prodotto.
● Fare attenzione quando si collega il prodotto al lato di carico.
● Fare attenzione quando si maneggiano i bordi e le parti chiave del prodotto.
● Evitare di toccare l'albero rotante con le mani e altri oggetti estranei quando si utilizza il prodotto.
● Evitare un impatto eccessivo sul prodotto durante il montaggio di pulegge, leveraggi e chiavi meccaniche.
● Non superare la coppia consentita, poiché ciò potrebbe causare bulloni allentati, vibranti o danneggiati.
● Non smontare e rimontare il prodotto per evitare danni o influire sulle prestazioni del prodotto.
Se il prodotto è anormale, interrompere immediatamente l'operazione, altrimenti potrebbe influire negativamente sul sistema
