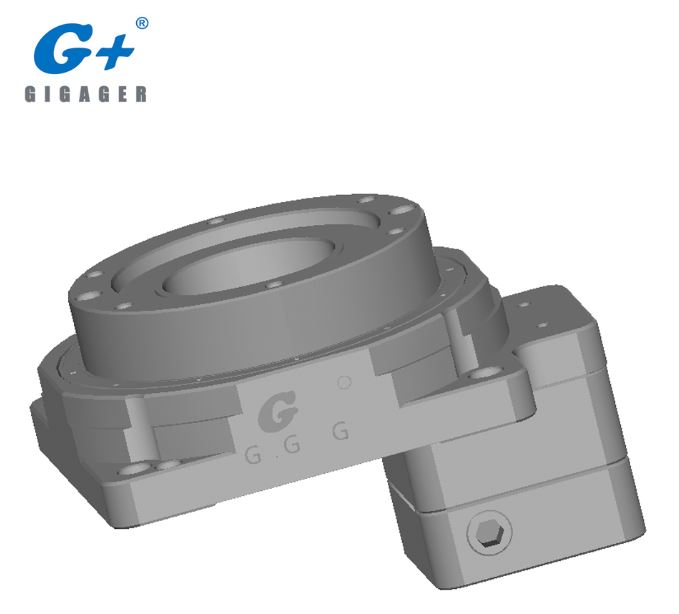

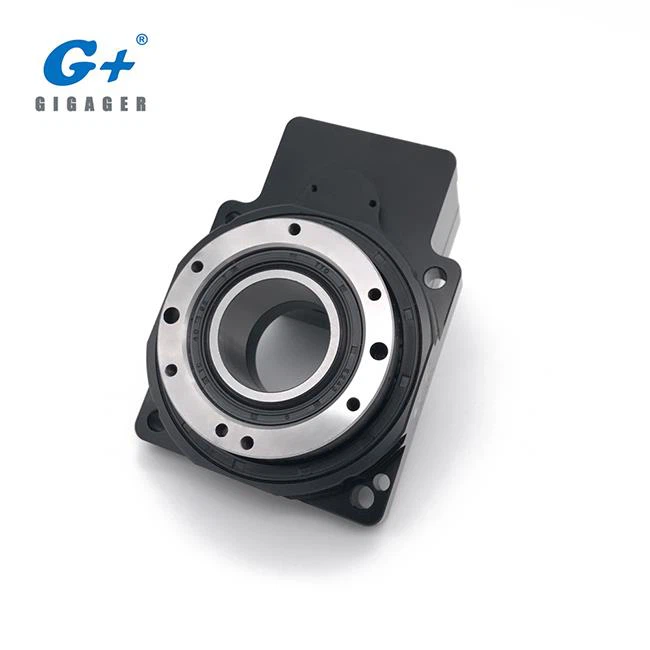

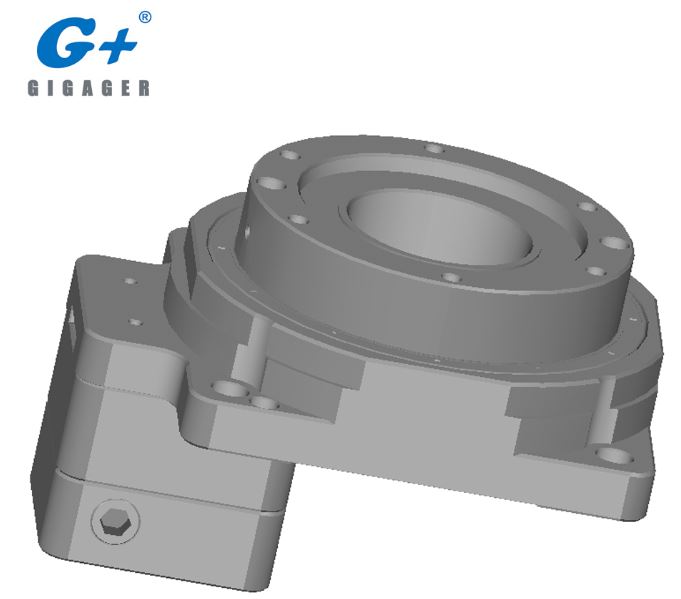

Questo è il numero di modello del tavolo rotante Hollow GSN85-18K-SV con rapporto di ingranaggio del tavolo di dimensioni 85mm 1:18 per servomotore. Il tavolo rotante HIG GIGAGER è anche denominato Hollow Rotary Stage, progettato appositamente per il riduttore servo del motore per applicazioni di controllo del movimento. Sfrutta appieno la flessibilità del servomotore, offrendo ai progettisti una maggiore libertà di progettazione dei meccanismi.

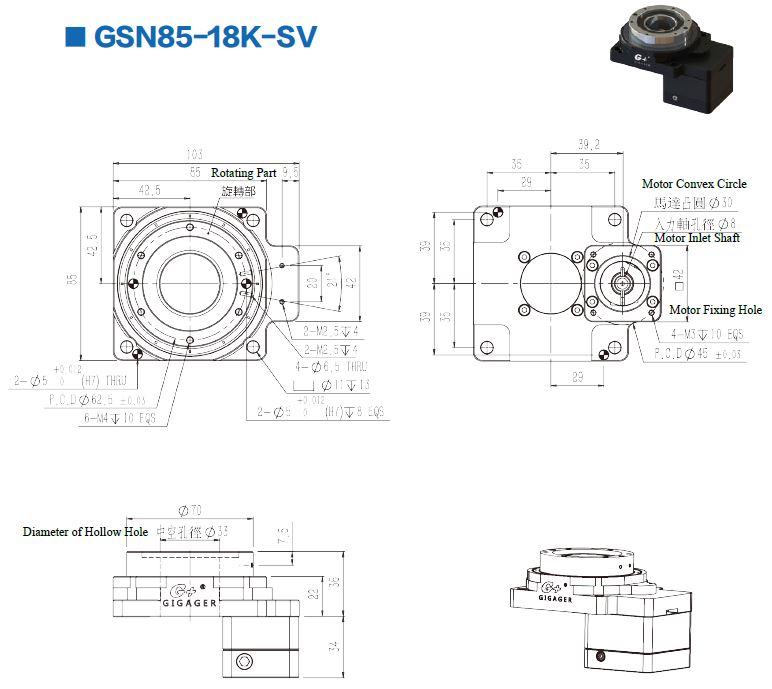

1. Specifiche del modello GSN85-18K-SV
Parametro | ||
Tipo di motore | Marca 50-100W SV Motor | |
Cuscinetto a piattaforma rotante | Cuscinetto a rulli incrociati | |
Coppia ammissibile | nm | 3.2 |
Velocità ammissibile | rpm | 150 (superficie della tabella) |
Rapporto di cambio | 01:18 | |
Momento d'inerzia | kg.m2 | 12593 × 10-7 |
Carico assiale ammesso | N | 500 |
Momento ammissibile di carico inerziale | nm | 10 |
Precisione di posizionamento | min | ≦ 1 |
ripetibilità | secondo | ± 5 (0,001 °) |
Planarità della piattaforma | mm | ± 0,005 |
Concentricità della piattaforma | mm | ± 0,01 |
Protezione dall'ingresso | IP | 40 |
Precision Lifespan | H | 20000 |
Peso | kg | 1.2 |
Parametro del motore | ||
Marca | Codice | Modello |
Fuji | F | GYS 500/101 |
Mitsubishi | M | HF-KFS-13 |
Panasonic | P | MSMD-5AZ / 01G |
SANYO | S | Q1AA04010D |
Yaskawa | Y | SGMAH-01 |
orientale | O | DX010 |
Delta | T | ECMA-C30401 |
* Il servomotore è configurato dal cliente. Il modello di cui sopra è solo per riferimento

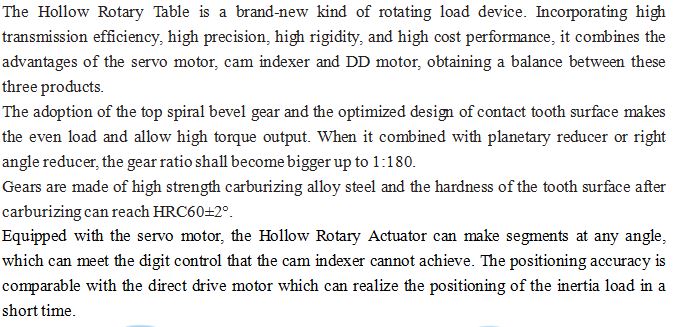

2. Che cos'è il tavolo rotante vuoto?
3. Quali sono le caratteristiche del prodotto del tavolo rotante cavo di tipo SV?

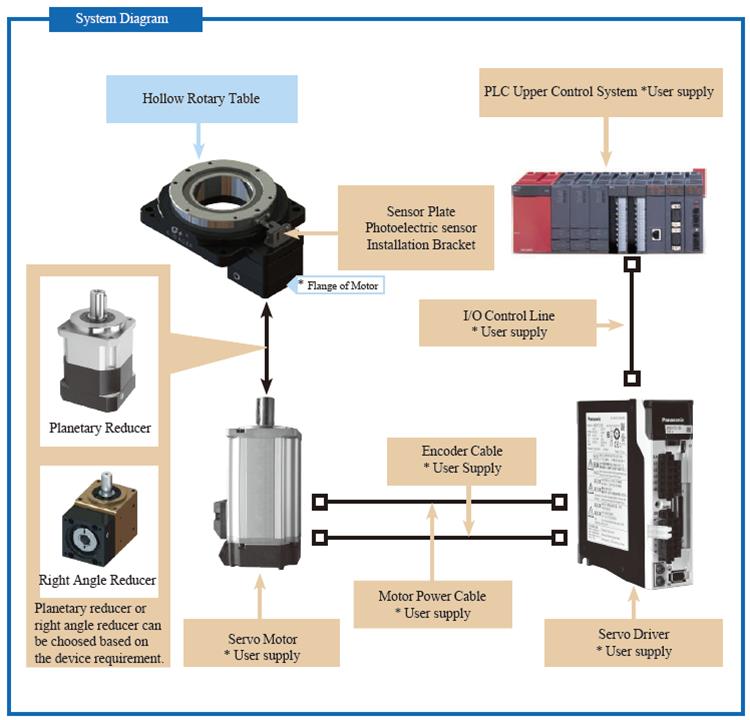

4. Configurazione del sistema del tavolo rotante cavo tipo SV
5. Quanti modelli SV sono disponibili?
6. Come raggiungere l'uscita del rapporto di trasmissione più grande?

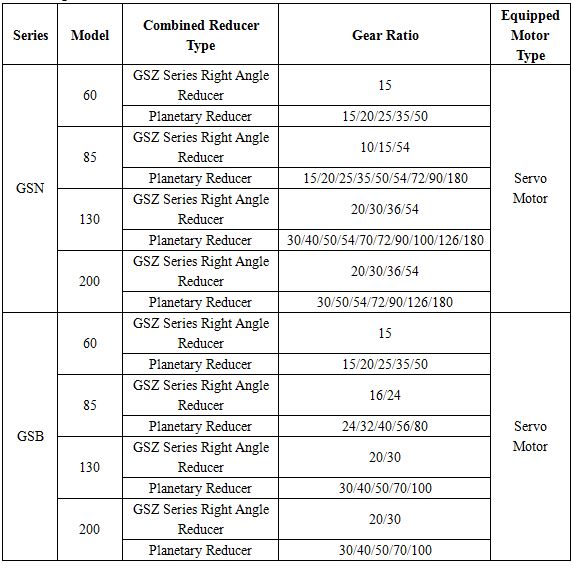

Per alcune applicazioni, è necessario il rapporto di trasmissione più grande, che può essere ottenuto mediante la combinazione di tavola rotante vuota con riduttore epicicloidale o riduttore ad angolo retto. Di seguito è riportato un elenco di combinazioni per diversi rapporti di trasmissione.
Combinazione di tavola rotante vuota con riduttore planetario
Combinazione di tavola rotante vuota con riduttore ad angolo retto

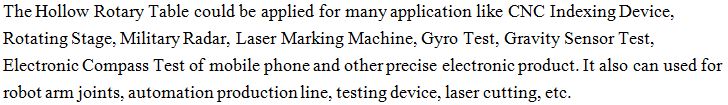

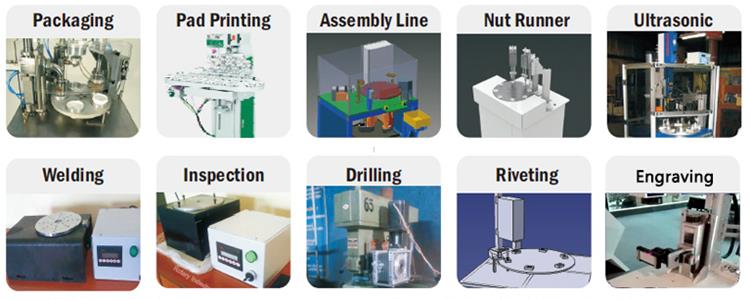

7. Quale tipo di dispositivo potrebbe utilizzare l'attuatore rotante cavo?
Demo Link video:
un. Demo per Gyro Test https://youtu.be/PwKiObIMXRM
b. Demo per il 4o asse o il 5o asse https://youtu.be/L9gheXQ6zLc
Per altri video, fai clic su Canale YouTube GIGAGER: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Come selezionare il modello giusto per il mio dispositivo?
Per maggiori informazioni sulla selezione del modello di attuatore rotante cavo, fare riferimento alle pagine di selezione del modello nel catalogo.
9. Come installare il servomotore sul tavolino rotante vuoto?
Si prega di fare riferimento al catalogo o contattare le nostre vendite tecniche.
10. FAQ
11. Conoscenza correlata
La piattaforma rotante vuota può essere utilizzata per:
1. Tavola rotante nella trasformazione automatica della linea di produzione;
2. Marcatura laser o mandrino rotante nella macchina per incidere;
3. L'albero rotante nel meccanismo di allineamento di precisione;
4, giunti manipolatori leggermente caricati;
5, trasmissione diretta ad ingranaggi di alta precisione;
6, alta precisione, coppia elevata, elevata rigidità, facile da usare, con motore passo-passo ad alte prestazioni ad alte prestazioni;
La piattaforma girevole cava sostituisce direttamente lo splitter della camma e il motore DD. La piattaforma girevole cava è una piattaforma rotante digitale ad alta precisione di posizionamento, che presenta i vantaggi di un costo contenuto e di un'elevata precisione e occupa una posizione di rilievo nel mercato delle piattaforme rotanti.
12. Informazioni sull'azienda
Fondata nel 2003, Guangdong Saini Intelligent Equipment Technology Co., Ltd., è ora un produttore professionale integrato con produzione, ricerca e sviluppo e marketing sul prodotto di riduzione della velocità per oltre 10 anni in Cina.
Nella fase iniziale, Saini Intelligent ha agito come agente di porcellana per i famosi componenti pneumatici e componenti per l'automazione del marchio mondiale. Dopo anni di sviluppo, Saini Intelligent ha istituito un proprio team di ricerca e sviluppo e linee di produzione, ed ora è uno dei pochi produttori in Cina a dedicarsi al riduttore di velocità.
Saini Intelligent produce un attuatore rotante di precisione di alta qualità, uno stadio di allineamento XXY ad alta precisione, un riduttore ad angolo retto, riduttori a 90 gradi cavi, indicizzatore a camme, alimentatore mini parti, riduttori epicicloidali, riduttore armonico e motore elettrico, ecc.
13. Informazioni correlate
Qual è la caratteristica di Cross Roller Bearing?
I cuscinetti a rulli incrociati, a causa dell'anello interno spezzato o dell'anello esterno, vengono fissati con il collare a rulli incrociati dopo aver caricato il rullo e il distanziale, per impedire la separazione l'uno dall'altro, quindi quando si installa il collare a rulli incrociati semplice. Poiché i rulli sono disposti in una disposizione incrociata, solo una serie di collari a rulli incrociati può sopportare carichi in tutte le direzioni e la rigidità è aumentata da 3 a 4 volte rispetto al modello convenzionale. Allo stesso tempo, poiché l'anello interno o l'anello esterno del cuscinetto a rulli incrociati ha una struttura divisa in due, il gioco del cuscinetto può essere regolato, e anche se viene applicato un precarico, è possibile ottenere un movimento rotatorio di alta precisione.
1. Con un'eccellente precisione di rotazione
La struttura interna del cuscinetto a rulli incrociati è disposta a 90 ° perpendicolarmente l'una all'altra da rulli.
Un distanziatore o distanziale è posizionato tra i rulli per impedire che i rulli si inclinino tra i rulli. Inoltre, il fenomeno di contatto o il fenomeno di bloccaggio del rullo non si verificano; allo stesso tempo, poiché gli anelli interno ed esterno sono strutture divise, lo spazio può essere regolato, e anche se viene applicato un precarico, è possibile ottenere un movimento rotatorio di alta precisione.
2. L'operazione è semplificata
L'anello esterno o l'anello interno diviso in due parti viene fissato insieme dopo che il rullo e il fermo sono stati caricati, quindi l'operazione è molto semplice da installare.
3. Resistere a carichi assiali e radiali di grandi dimensioni
Poiché i rulli sono allineati verticalmente l'uno con l'altro dai distanziatori sulla superficie di rotolamento della scanalatura a V di 90 °.
4. Risparmia notevolmente lo spazio di installazione
La dimensione degli anelli interni ed esterni del cuscinetto a rulli incrociati è ridotta al minimo. In particolare, la struttura ultrasottile è di dimensioni ridotte vicino al limite e presenta un'elevata rigidità, quindi è più adatta per la rotazione del giunto o della parte rotante del robot industriale e del centro di lavoro. Una vasta gamma di applicazioni come tavoli da lavoro, parti rotanti del robot, tavole rotanti di precisione, strumenti medici, strumenti di misura e apparecchiature di produzione IC.
5. Capacità ad alta velocità
6. Ridurre la lunghezza dell'albero e il costo di lavorazione, l'espansione termica porta a variazioni limitate nella geometria
7. Separatore di nylon, basso momento d'inerzia, bassa coppia di spunto, facile da controllare la divisione angolare
8. Ottimizza la forza di pre-serraggio, la rigidità è elevata e il rullo di guida ha una precisione di corsa elevata.
9. L'acciaio al carbonio fornisce un'eccellente resistenza all'impatto e resistenza all'abrasione superficiale
10. Semplice ma completamente lubrificato
