Dotati di un'elevata precisione di posizionamento angolare combinata con un'elevata capacità di carico con centro aperto, le tavole rotanti cave classificate G + IP offrono una risoluzione di posizionamento al secondo, offrendo caratteristiche impermeabili e antipolvere, soddisfacendo i requisiti di umidità e scene con getto d'acqua nella produzione di automazione linea. Eliminando il gioco, l'attrito e i problemi di usura, i prodotti assicurano l'ingresso di acqua e particelle esterne.

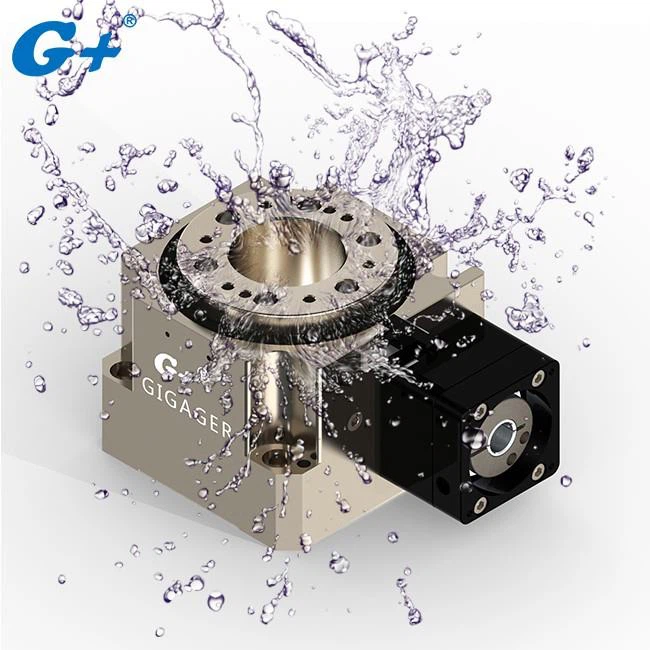

Con uno speciale design impermeabile e antipolvere, la tavola rotante GSH con classificazione G + IP va da IP65 a IP54 per offrire maggiori scelte a produttori e integratori di automazione.
Inoltre, le tavole rotanti GSH classificate G + IP, denominate anche tavole rotanti ipoidi, forniscono un posizionamento angolare superiore assicurato dal design degli ingranaggi ipoidi per eliminare il gioco, l'attrito e i problemi di usura associati a trasmissioni a vite senza fine, ingranaggi e cinghie. Senza manutenzione e caratteristiche di elevata produttività delle fasi rotanti ipoidi con classificazione G + IP, si ottiene il minor costo totale di proprietà.
I rapporti della tavola rotante ipoide G + IP sono fissi 1:30 senza collegare il riduttore epicicloidale. Una volta collegato con il riduttore epicicloidale, il rapporto può essere fino a 90 K, 120 K, 150 K, 210 K, ecc.
La tavola rotante ipoide G + IP è pilotata da motori passo-passo o servomotori con encoder multigiro incrementali o assoluti. Piastre di flangia intercambiabili e giunti sull'ingresso soddisfano le gamme attuali di servomotori e motore passo-passo.

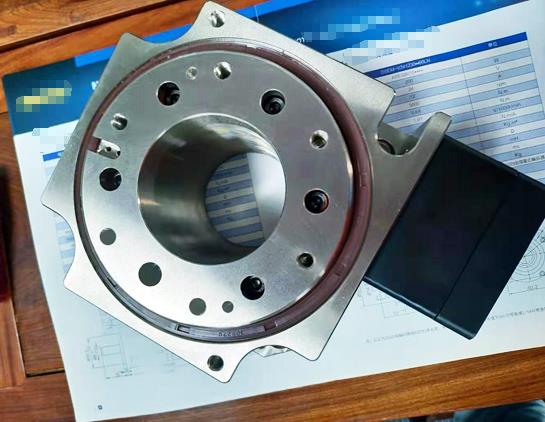

1. Foto della tavola rotante ipoide G + IP
2. Quanti tipi disponibili

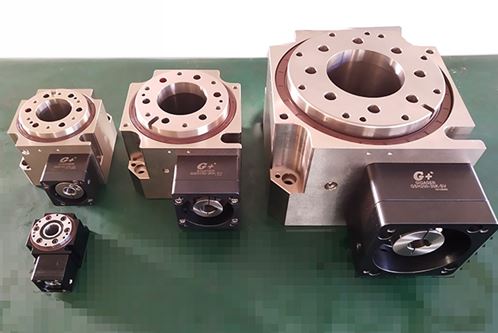

Forniamo 4 dimensioni di riduttori rotativi ipoidi.
Serie | Rapporto di cambio | IP valutato | Tipo di motore abbinato | ripetibilità | Precisione di posizionamento | Coppia ammissibile | Velocità tabella consentita | Peso |
GSH60-30K | 01:30 | IP54 | Servomotore / motore passo-passo | ≤10 arc sec | ≤50 arc sec | 30 Nm | 90rpm | 0.9kg |
GSH100-30K | 01:30 | IP65 | Servomotore / motore passo-passo | ≤10 arc sec | ≤50 arc sec | 115N.m | 90rpm | 8.5kg |
GSH150-30K | 01:30 | IP65 | Servomotore / motore passo-passo | ≤10 arc sec | ≤50 arc sec | 220 Nm | 90rpm | 18kg |
GSH200-30K | 01:30 | IP65 | Servomotore | ≤10 arc sec | ≤50 arc sec | 450 Nm | 90rpm | 57kg |
Con l'aggiunta del riduttore epicicloidale (uno stadio), il rapporto può arrivare fino a 90 K, 120 K, 150 K, 210 K, ecc.

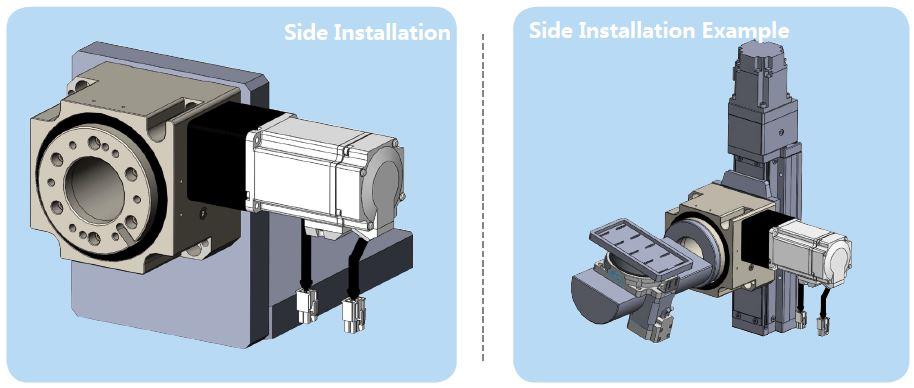

3. Metodo di installazione
I riduttori rotanti ipoidi G + accettano l'installazione orizzontale, a sospensione e verticale.
4. Parametro tecnico
Si prega di scaricare il catalogo dall'alto o nella pagina di download.
