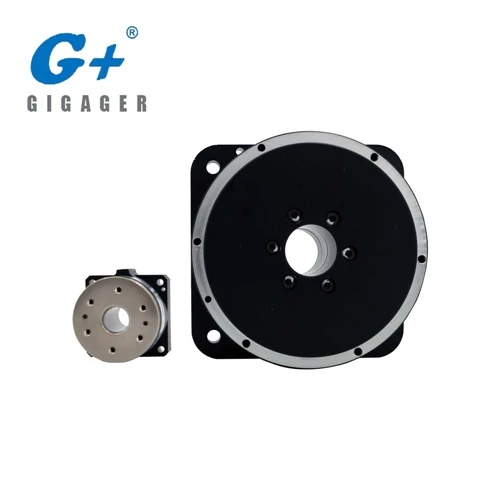

Poiché la tecnologia ad azionamento diretto diventa sempre più popolare nell'automazione industriale, sempre più costruttori di macchine stanno adottando motori DD per ottenere maggiore precisione, risposta più rapida e minori requisiti di manutenzione.

Tuttavia, la scelta del giusto motore DD implica molto più che la semplice scelta del valore di coppia. Le condizioni di carico, i profili di movimento, i requisiti di precisione e i vincoli di installazione svolgono tutti un ruolo importante nel determinare la configurazione ottimale del motore.

Questa guida presenta i fattori chiave che gli ingegneri dovrebbero considerare quando scelgono un motore ad azionamento diretto.

Ⅰ. Perché è importante la corretta scelta del motore DD

Un motore DD opportunamente selezionato garantisce funzionamento stabile, elevata precisione di posizionamento e affidabilità a lungo-termine.

Un motore sottodimensionato può avere difficoltà a soddisfare i requisiti di accelerazione o surriscaldarsi durante il funzionamento, mentre un motore sovradimensionato può aumentare i costi del sistema e ridurre l’efficienza.

Pertanto, comprendere i requisiti dell'applicazione è il primo passo verso una selezione efficace del motore.

Ⅱ. Inizia con il carico

Il carico è il fondamento di ogni progetto di selezione del motore DD.

Gli ingegneri dovrebbero prima determinare:

• Tipo di carico
• Caricare il peso
• Caricare le dimensioni
• Peso totale del carico
• Distanza eccentrica del carico
• Forza di carico radiale
• Forza di carico assiale

Questi parametri influiscono direttamente sui requisiti di coppia richiesti e sui calcoli di selezione del motore.

Per carichi eccentrici o di-diametro grande, potrebbe essere necessaria una coppia motore più elevata anche quando il peso del carico stesso è relativamente piccolo.

Ⅲ. Valutare i requisiti di velocità e movimento

Dopo aver compreso il carico, il passo successivo è definire il profilo di movimento.

Le informazioni chiave includono:

• Massima velocità di lavoro
• Velocità operativa nominale
• Tempo di accelerazione
• Tempo di decelerazione
• Inizio-frequenza di arresto
• Ciclo di lavoro

Le applicazioni con accelerazioni e decelerazioni frequenti richiedono in genere una coppia di picco più elevata rispetto alle applicazioni che funzionano a velocità costante.

Le apparecchiature di automazione a ciclo rapido spesso impongono requisiti maggiori alle prestazioni dinamiche del motore.

Ⅳ. Comprendere i requisiti di coppia

I requisiti di coppia del motore DD sono generalmente costituiti da due parti:

ContinuoCoppia (ilcoppia richiesta durante il normale funzionamento)

Coppia di picco (La coppia richiesta durante l'accelerazione, la decelerazione o i cambiamenti improvvisi del carico)

Un motore adatto dovrebbe soddisfare entrambi i requisiti contemporaneamente. I requisiti di coppia sono generalmente determinati in base alle condizioni di carico e ai parametri di movimento.

La coppia continua garantisce un funzionamento stabile, mentre la coppia di picco garantisce che la macchina possa raggiungere le prestazioni dinamiche desiderate.

Ⅴ. Considera la precisione del posizionamento

Molte applicazioni di motori DD richiedono un controllo del movimento ad alta-precisione.

La selezione dovrebbe quindi considerare:

• Precisione di posizionamento
• Ripetibilità
• Eccentricità radiale
• Eccentricità assiale

Requisiti di precisione più elevati spesso richiedono codificatori a risoluzione-più elevata e sistemi di controllo più avanzati.

Le apparecchiature per semiconduttori, i sistemi di ispezione di precisione e le macchine utensili-di fascia alta richiedono in genere una precisione di posizionamento estremamente elevata.

Ⅵ. Verificare l'installazione e le condizioni ambientali

Le prestazioni del motore sono solo una parte del processo di selezione.

I requisiti di integrazione meccanica sono altrettanto importanti.

Gli ingegneri dovrebbero verificare:

• Metodo di installazione
• Requisito del diametro dell'albero cavo
• Limitazione del diametro esterno del motore
• Limitazione dell'altezza del motore
• Temperatura ambiente
• Grado di protezione

Tensione di alimentazione

Ⅶ. Informazioni richieste per la selezione del motore DD

Per consigliare il motore DD più adatto, in genere sono necessarie le seguenti informazioni:

• Tipo di carico, peso e dimensioni
• Peso totale del carico
• Distanza eccentrica del carico
• Forze di carico assiali e radiali
• Velocità operativa massima e nominale
• Tempo di accelerazione e decelerazione
• Avvia-arresta la frequenza e il ciclo di lavoro
• Requisiti di precisione del posizionamento
• Dimensioni di installazione
• Requisiti dell'albero cavo
• Condizioni ambientali
• Tensione di alimentazione

Fornire dati applicativi completi aiuta gli ingegneri a eseguire calcoli accurati e a consigliare la configurazione del motore più adatta.

Ⅷ. Conclusione

La scelta del giusto motore DD richiede una valutazione completa delle caratteristiche del carico, dei requisiti di movimento, della precisione di posizionamento e delle condizioni di installazione.

Comprendendo questi fattori all'inizio di un progetto, gli ingegneri possono migliorare in modo significativo le prestazioni, l'affidabilità e l'efficienza operativa della macchina a lungo-termine.
