Nelle linee automatizzate di assemblaggio, ispezione, lavorazione e imballaggio, ottenere un trasferimento e un posizionamento intermittente preciso, affidabile ed efficiente dei pezzi tra più stazioni è fondamentale per migliorare l'efficienza e la qualità della produzione. L'indicizzatore a camma (noto anche come divisore a camma) e la tavola indicizzatrice cava sono due meccanismi principali che svolgono questa funzione. A causa dei loro diversi principi e caratteristiche, ciascuno presenta vantaggi insostituibili in aree di applicazione specifiche.
一,Indicizzatore camma (divisore camma)

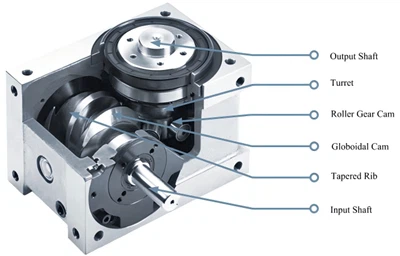

L'indicizzatore a camma è un meccanismo di movimento intermittente puramente meccanico. Il suo nucleo risiede nell'ingranamento coniugato tra la camma a superficie curva sull'albero di ingresso e i rulli di precisione (follower) sulla torretta di uscita.
Principio di funzionamento: il servomotore o il motore standard aziona la rotazione continua dell'albero di ingresso. La curva del profilo della camma spinge con forza i rulli, convertendo l'input rotatorio continuo in una rotazione di indicizzazione intermittente (indice-dwell-index) dell'albero di uscita.
Costruzione del nucleo:
Camma di superficie curva:Calcolato e lavorato con precisione per garantire curve di movimento fluide (ad esempio seno modificato, trapezoidale modificato), consentendo transizioni di accelerazione fluide e riducendo l'impatto.
Torretta a rulli:I cuscinetti a rullini di precisione multipli sono distribuiti uniformemente, creando più- punti di contatto con la camma, offrendo elevata capacità di carico e rigidità.
Alloggiamento:Realizzato in-ghisa o acciaio fuso ad alta resistenza, garantisce rigidità complessiva.
Caratteristiche del movimento:La legge di movimento (rapporto-al-tempo di indice, curva di accelerazione) è determinata dalla curva di movimento. Una volta selezionata, è fissa e immutabile. Il suo periodo di sosta è dotato di autobloccaggio meccanico-, consentendogli di sopportare carichi radiali/assiali significativi senza la necessità di un freno aggiuntivo.
2, cavoIndicizzazioneTabella (ServoIndicizzazioneTavolo)
La tavola indicizzatrice cava è un dispositivo di indicizzazione meccatronico ad alta-precisione. Si tratta essenzialmente di un prodotto modulare che integra un servomotore a coppia elevata, un riduttore di velocità di precisione ad alta rigidità (tipicamente planetario o armonico) e un encoder ad alta risoluzione.
Principio di funzionamento:Il controller host (PLC o controller di movimento) invia impulsi o comandi di comunicazione al servoazionamento, che fa ruotare il-servomotore integrato. La coppia viene amplificata e la precisione viene migliorata dal riduttore di velocità, che infine fa ruotare il disco di uscita all'angolo specificato.
Principio di funzionamento:Il controller host (PLC o controller di movimento) invia impulsi o comandi di comunicazione al servoazionamento, che fa ruotare il-servomotore integrato. La coppia viene amplificata e la precisione viene migliorata dal riduttore di velocità, che infine fa ruotare il disco di uscita all'angolo specificato.
Costruzione del nucleo:
Riduttore di velocità ad alta-precisione
Il componente principale della trasmissione, che fornisce un elevato rapporto di riduzione per una coppia elevata e un gioco estremamente basso (anche gioco zero).
Codificatore assoluto
Fornisce feedback ad alta-risoluzione per il controllo-a circuito chiuso, garantendo la precisione del posizionamento.
Struttura ad albero cavo
Presenta un ampio foro passante centrale-, che facilita il passaggio delle linee (cavi pneumatici, elettrici, di visione) per una gestione ordinata dei cavi.
Caratteristiche del movimento:La legge del movimento (angolo, velocità, accelerazione, rapporto-tempo-indice) è completamente programmabile e offre una flessibilità estremamente elevata. Quando è fermo, il bloccaggio si basa sulla forza di tenuta elettromagnetica (freno) del servomotore.
3, Confronto delle prestazioni principali
4, Guida alla selezione delle applicazioni
Scenari favorevoliCammaIndicizzatori:
1. Linee di produzione ad alta-velocità,-a carico pesante, a ciclo-fisso
Scenari:
Macchine di assemblaggio rotanti multi-stazione; Alimentatori per timbratura ad alta-velocità; Macchine per tappare tappi di bottiglie;
Tavole girevoli per la lavorazione dei materiali di grandi dimensioni
Motivo:
La stabilità dell'indicizzatore alle alte velocità, l'affidabilità dell'autobloccaggio meccanico-e la forte resistenza agli urti lo rendono la scelta preferita per tali condizioni. Il suo ciclo di movimento fisso è facilmente sincronizzabile con i cicli di linea automatizzati.
2.Applicazioni con severi requisiti di rigidità
Scenari:
Tavole girevoli che comportano operazioni di lavorazione diretta come fresatura, foratura o maschiatura.
Motivo:
Durante la lavorazione esistono forze di taglio significative tra l'utensile e il pezzo. La "parete rigida" caratteristica del periodo di permanenza dell'indexer resiste efficacemente alle vibrazioni e allo spostamento causati dalle forze di taglio, garantendo la precisione della lavorazione.
3. Ambienti o linee relativamente difficili che richiedono un'affidabilità estremamente elevata
Scenari:
Ambienti di fonderia, forgiatura, imballaggio alimentare con olio, polvere o variazioni di temperatura/umidità.
Motivo:
La struttura puramente meccanica offre una maggiore tolleranza agli ambienti difficili, presenta meno potenziali punti di guasto e fornisce un'elevata affidabilità operativa a lungo termine.
Scenari che favoriscono HollowIndicizzazioneTabelle
1.Produzione flessibile multi-varietà, piccoli-lotti
Scenari:Stazioni di ispezione con frequenti cambi prodotto, stazioni di test prodotto 3C, stazioni di confezionamento personalizzato.
Motivo:Il numero di stazioni e gli angoli di indicizzazione (ad esempio, divisione non-uguale) possono essere modificati rapidamente tramite software senza sostituire alcun componente meccanico, riducendo significativamente i tempi di cambio.
2.Necessità di schemi di movimento complessi o di coordinazione visiva
Scenari:Ispezione visiva ad alta-precisione (ad es. controllo dell'aspetto a 360 gradi), incisione laser, segue-tipo di erogazione/saldatura.
Motivo:Può comunicare in tempo reale-con il controller host per ottenere funzioni di "camma elettronica", consentendo la sincronizzazione della velocità o della posizione durante la rotazione. La struttura cava facilita il passaggio dei cavi della telecamera o delle linee della testa laser, prevenendo l'aggrovigliamento dei cavi.
3.Apparecchiature con spazio limitato-che richiedono un instradamento centralizzato dei cavi
Scenari:Pinze rotanti del braccio robotico-dell'-estremità del braccio, tester multi-stazione compatti.
Motivo:L'albero cavo fornisce un canale perfetto per linee pneumatiche, cavi elettrici e tubi a vuoto, garantendo un aspetto pulito dell'apparecchiatura e riducendo le interferenze e l'usura dei cavi in movimento esterni.
4.Requisiti speciali o non-dell'angolo di indicizzazione standard
Scenari:Richiede un numero dispari di stazioni (ad esempio, 5, 7) o angoli speciali (ad esempio, 15 gradi, 72 gradi).
Motivo:Non è necessario personalizzare camme speciali; qualsiasi angolo di indicizzazione può essere ottenuto tramite le impostazioni del software, risparmiando costi e tempo di personalizzazione.
In sintesi, gli indicizzatori a camme e le tavole indicizzate cave, come due componenti fondamentali nel campo dell'automazione di precisione, rappresentano rispettivamente le direzioni tecnologiche dell'affidabilità meccanica e della flessibilità meccatronica. Gli indicizzatori eccellono nelle linee di produzione a ciclo fisso-ad alta-velocità,-carichi pesanti, ad alta-rigidità e in ambienti-ostili-a ciclo fisso grazie alla loro struttura puramente meccanica, alla capacità di alta-velocità e carico-pesante e alle caratteristiche di autobloccaggio-meccanico. Al contrario, le tavole rotanti cave, con il controllo del movimento completamente programmabile, le impostazioni flessibili dell'angolo, i vantaggi del percorso cavo e le buone capacità di coordinamento della visione, sono più adatte per la produzione flessibile, i cambi di più varietà e gli scenari complessi di operazioni sincronizzate. Nelle applicazioni pratiche, il meccanismo di indicizzazione principale appropriato dovrebbe essere selezionato scientificamente in base al ciclo di produzione, alle condizioni di carico, ai requisiti ambientali e alle esigenze di flessibilità dell'automazione per massimizzare l'efficienza delle apparecchiature e l'adattabilità della produzione.
